BeagleBone - Auto Boot from micro SD

解決客製Linux 放到micro SD卡時，不需要按S2按鈕即可啟動該Linux

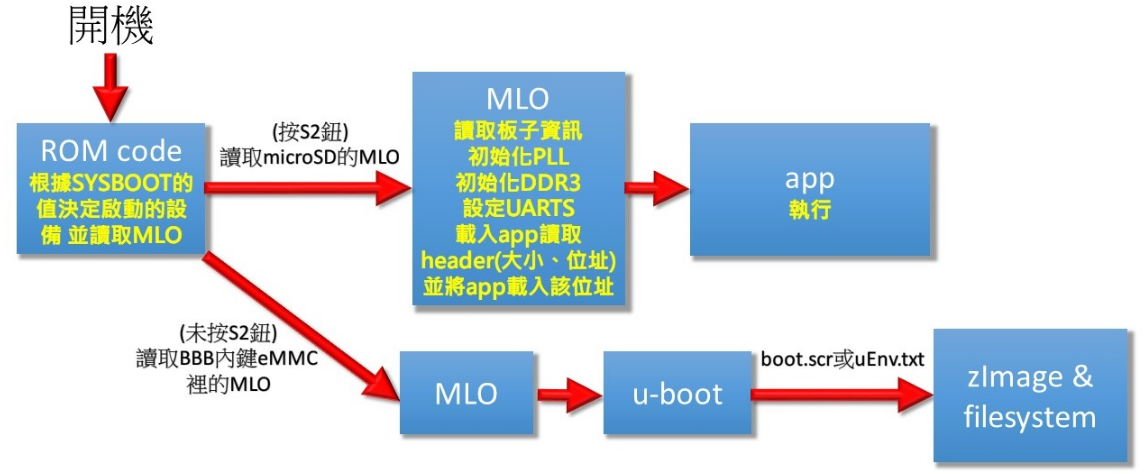

BeagleBone Black 開機簡易流程

簡單說，ROM code一開始會依照S2按鈕按下與否產生的電位差，來決定讀取哪邊的MLO檔案

但是我們沒辦法改ROM code來強迫讀取micro SD，所以網路上的方法幾乎是從MLO下手

ref[1] :  http://wiki.csie.ncku.edu.tw/embedded/freertos-mmu

方法1：修改eMMC內的MLO檔名，讓他讀取失敗，就會轉向micro SD卡的MLO

BBB插入電腦的時候，eMMC的partition 1 變成隨身碟，如果裡面有MLO檔案，將他改名成任意名稱即可

但是我這邊這張BBB裡面找不到MLO檔案，所以此方法對我不適用...(似乎是不同版本debian Image會有差別，我的image已經包含MLO)

ref[2] :  https://hamhire.com/p/pJv4De

方法2：將eMMC內的資料全部洗掉

先用SD卡按S2按鈕boot進入BBB後，輸入指令洗掉eMMC，此方法較暴力...

所以開機時，ROM code進到eMMC找MLO和 u-boot失敗 (eMMC裡面沒有任何東西)，就會轉向micro SD卡

#mmcblk1為eMMC位置 dd if=/dev/zero of=/dev/mmcblk1 bs=1024 count=1024 #以防萬一可用以下指令確認eMMC，其結果如下圖，mmc-MMCxxxxx即eMMC，mmc-SDxxxx為micro SD卡 ls -al /dev/disk/by-id

ref[3] :  https://www.twam.info/hardware/beaglebone-black/u-boot-on-beaglebone-black

方法3：改變SYSBOOT的電位值

因為按下S2扭時，SYSBOOT2變成低電位，所以在P8 pin43外接一個小電阻到地(如下圖SYSBOOT2是LCD_DATA2，為P8 pin43)，即可等效模擬按下S2按鈕，此方法驗證是可行的

『Building a removable jumper wire for connecting pin 43 on connector P8
to ground (pin 1) with a 1k resistor』

http://everycircuit.com/circuit/6242454009544704

ref[4] :  https://lists.freebsd.org/pipermail/freebsd-arm/2016-June/014246.html

方法4：將micro SD卡的 MLO和u-image放到eMMC的partition1內

因為我的eMMC 的partition1內沒有MLO檔案，所以我自己嘗試將我的MLO與u-boot.img放過去，結果就跳過去micro SD卡開機了..

推測流程變成下圖，u-boot在make時，有寫上位址指向micro SD卡 (以刪除micro SD卡的MLO做驗證)

BeagleBone - How to copy Gentoo into emmc from micro sd card

來源

http://www.jcpetkovich.com/blog/2015/05/31/gentoo-on-the-beaglebone-black/

http://blog.emce.org/busybox-mkfs-ext4.html

以下內容，不分Beaglebone Green / Beaglebone Black

前置步驟

1. 準備一個可以SD卡開機的Gentoo linux
2. 用SD卡開機後，確認emmc的磁區如下，若不是則要先format emmc磁區

當用SD卡開機時，SD卡磁區為/dev/mmcblk0、emmc則為/dev/mmcblk1

若用emmc開機，則與上述相反

format emmc磁區

1. fdisk /dev/mmcblk1
2. 用d刪光現有磁區
3. 建立mmcblk1p1 (記得要改成FAT16及 boot flag)
4. 建立mmcblk1p2

相關步驟見下圖

Copy to emmc

mkfs.vfat 預設gentoo沒裝，但busybox有支援

同理mkfs.ext4，busybox 以mke2fs支援

/usr/portage 可以刪掉，不用copy

#!/bin/bash echo "make filesystem" /bin/busybox mkfs.vfat -F 16 /dev/mmcblk1p1 /bin/busybox mke2fs -T ext4 /dev/mmcblk1p2 echo "mount" mount /dev/mmcblk1p2 /mnt mkdir -p /mnt/boot/uboot mount /dev/mmcblk1p1 /mnt/boot/uboot echo "copy file" cd / cp -a bin boot etc home lib media opt root run sbin tmp var usr /mnt/ echo "create missing device node" cd /mnt mkdir proc sys dev cd /mnt/dev mknod console c 5 1 mknod null c 1 3 mknod zero c 1 5 echo "umount" cd ~ sync umount /dev/mmcblk1* echo "done"
